CARA CONFIGURASI RADIO LINKRA

Untuk bisa Configurasi Radio Linkra kita bisa menggunakan Web base.



 1.       Masukan IP Default ( 192.168.0.50 ) Setelah memasukan IP Defaultnya

maka tampilannya akan seperti dibawah ini :





2.   Setting Radio interface

Untuk setting Radio biasanya minta username dan password,

seperti dibawah ini secara default:

Username : operator

Password : o

 Setelah memasukan username dan password maka tampilan akan berubah seperti ini :

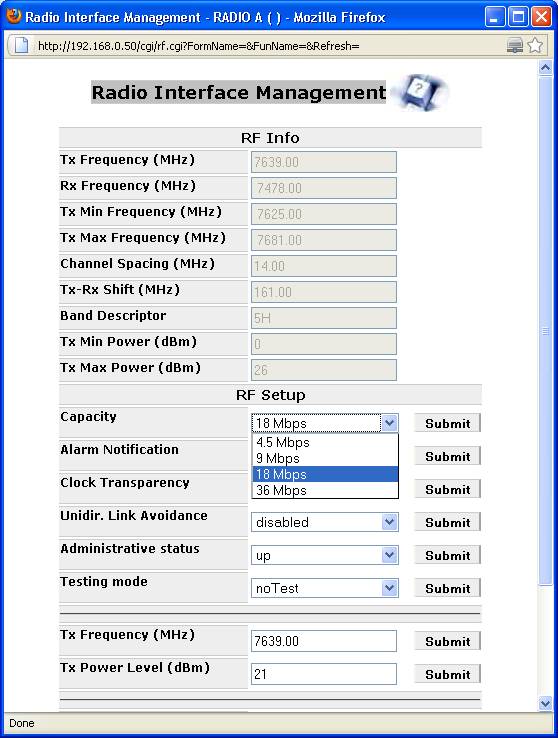

Untuk settingan Radio Interface kita dapat merubah :

·         Capacity Radio

Sebelum melakukan settingan, kita dapat melihat info settingan awal

seperti yang terlihat digambar bawah ini.

·         Administrative Status.

Untuk Administrative Status, kita harus merubahnya dari posisi default “ Down” menjadi “UP”.

·         Frequency Radio seperti yang kita inginkan dengan cara di ketik.

Tx Power Level  seperti yang kita inginkan dengan cara di ketik.



3.       Ethernet Interface > Configuration

Untuk settingan Ethernet Interface > Configuration, kita dapat merubah:

·         Speed / Duplex, seperti yang kita inginkan.

4.       TMN Settings

Untuk settingan TMN Settings kita dapat merubah IP Default menjadi IP yang kita inginkan.



5.       Inventory & Equipment

6.       Maintenance

7.      Alarm

  8.       Log / Historis Alarm

   9.      RF Performance Monitor

10.      Statistic

·         Ethernet statistic

 ·         Free Running Ethernet Counters

  11.      Admin Settings

Demikian hasil Setting radio linkra semoga bermanfaat bwt Teman2..
Wes Capek nulis e..

Read more »

Configurasi ber test E1

*** CONFIGURATION ***

Configuration :E1 (CEPT)

Channel       :Full

Framing       :FAS+CAS

CRC           :CRC4

Code          :HDB3

IdleTS default:Pass ThruE-bit         :Automatic

Line Interface:TERM 120

LBO           :0 dB

Tx Timing     :Recovery

Pattern       :2047

Error Type    :CRC

Ins Error Rate:Single

Test Period   :24 Hours

Display Type  :Logical

Print Interval:Disable

Print On Error:Disable

Beep Mode     :Disable

HistogramStore:Off

Sensitivity   :High

*BERT RESULT*

FROM 2010-08-13 10:27:48

ELAPSED=001D00:00:00

LOGIC ERR=       0

FRAME ERR=       0

CRC ERR=         0

BPV ERR=         0

E-BIT ERR=       0

OK!

LOGIC:

 RX CNT=1.6587e11

 RX ERR=        0 ERR RATE=0.0e-00

 ERR SEC=       0

 ERR FREE SEC=   86400

 G.821 AVL SEC=   86400 100  %

 DEG MIN=       0   0  %

 SEV SEC=       0   0  %

 ERR SEC=       0   0  %

 UNA SEC=       0   0  %

 G.826 AVL SEC=   86400

 BLOCK= 91411200

 ERR BLK=        0

 BKGND BLK ERR=        0 BBER=0.0e-00

 ERR SEC=       0   0  %

 SEV ERR SEC=       0   0  %

OK!

FRAME:

 RX CNT=691587971

 RX ERR=        0 ERR RATE=0.0e-00

 ERR SEC=       0

 ERR FREE SEC=   86400

 LOF=        0

 COFA=        0

 SEV ERR=        0

 FRAME LOSS SEC=       0

 G.821 AVL SEC=   86400 100  %

 DEG MIN=       0   0  %

 SEV SEC=       0   0  %

 ERR SEC=       0   0  %

 UNA SEC=       0   0  %

0K!

CRC:

 RX CNT= 86448496

 RX ERR=        0 ERR RATE=0.0e-00

 ERR SEC=       0

 ERR FREE SEC=   86400

 G.821 AVL SEC=   86400 100  %

 DEG MIN=       0   0  %

 SEV SEC=       0   0  %

 ERR SEC=       0   0  %

 UNA SEC=       0   0  %

OK!

BPV:

 LOGIC RX CNT=1.6587e11

 RX ERR=        0 ERR RATE=0.0e-00

 ERR SEC=       0

 ERR FREE SEC=   86400

 G.821 AVL SEC=   86400 100  %

 DEG MIN=       0   0  %

 SEV SEC=       0   0  %

 ERR SEC=       0   0  %

 UNA SEC=       0   0  %

OK!

Demikian Semoga bermanfaat
